Подключение освещения в распределительной коробке
Двухклавишный выключатель

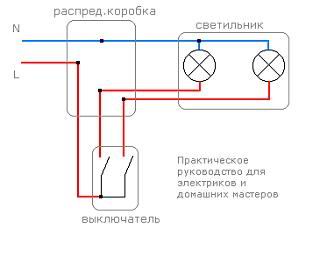

Монтаж распределительной коробки двух групп освещения, для двухклавишного выключателя и светильника на две группы ламп
монтаж распределительной коробки
В распределительную коробку заведены, восемь проводов: два питающих; три на двухклавишный выключатель; три на светильник. Необходимо определить все провода методом прозвонки омметром, питающие провода индикатором фазного напряжения и контрольной лампой. Нулевой рабочий проводник (N) подключаем к проводу светильника, который подключен к боковым контактам электропатронов Фазный проводник (L) соединяем с проводом выключателя, определяем его как средний проводник Оставшиеся два управляющих проводника с выключателя, соединяем с двумя проводами со светильника, подключенных к центральным контактам электропатронов.
Защитный нулевой проводник (PE), в схеме не учитывается
|
